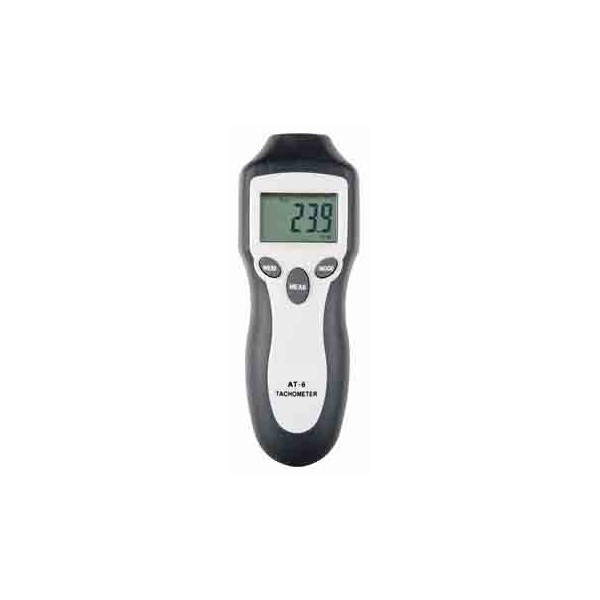

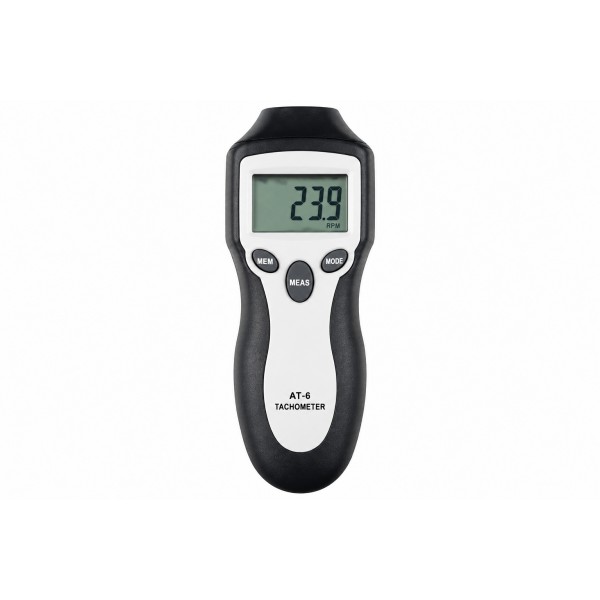

Безконтактний цифровий фототахометр АТ-6

Цифровий фототахометр АТ-6 — портативний безконтактний прилад для вимірювання частоти обертання валів, роторів та інших рухомих частин механізмів. Вимірювання виконуються без механічного контакту з об’єктом, що обертається. Такий принцип роботи зручний у випадках, коли доторкатися до деталі під час її руху небажано або неможливо. Діапазон вимірювання АТ-6 становить від 2 до 99 999 об/хв, тому прилад можна використовувати для контролю швидкості обертання різноманітних механічних вузлів.

Фототахометр оснащений цифровим 5-розрядним дисплеєм із підсвічуванням, лазерним наведенням та внутрішньою пам’яттю. Прилад запам’ятовує максимальне, мінімальне та останнє отримане значення. Це спрощує аналіз результатів і дозволяє переглянути основні показники після завершення вимірювання.

Призначення фототахометра АТ-6

АТ-6 призначений для визначення кількості обертів за одиницю часу. Основною вимірюваною величиною є частота обертання в обертах за хвилину. Прилад може застосовуватися для вимірювання швидкості обертання валів, роторів та інших рухомих елементів обладнання, якщо на поверхні об’єкта можна розмістити світловідбивний маркер і забезпечити оптичну видимість зони вимірювання.

Безконтактний метод особливо зручний під час перевірки механізмів, до яких складно або небезпечно підносити контактний датчик. Оператору не потрібно притискати вимірювальний наконечник до рухомої деталі: достатньо спрямувати тахометр на світловідбивну позначку та виконати вимірювання з допустимої відстані.

Принцип роботи безконтактного тахометра

Принцип роботи АТ-6 базується на оптичному визначенні швидкості обертання. Тахометр одночасно є джерелом і приймачем світлового випромінювання. На рухому частину механізму наноситься світловідбивний маркер, наприклад спеціальна світловідбивна стрічка. Під час обертання маркер періодично потрапляє в зону вимірювання та відбиває світловий сигнал назад до приладу.

Електроніка тахометра реєструє послідовність відбитих світлових імпульсів і на їх основі визначає частоту обертання. Чим вища швидкість обертання механізму, тим частіше прилад отримує відбитий сигнал. Результат обчислюється автоматично та відображається на цифровому дисплеї в обертах за хвилину.

Лазерне наведення допомагає оператору правильно орієнтувати прилад відносно світловідбивної позначки. Робоча відстань до об’єкта становить від 50 мм до 50 см, тому вимірювання можна виконувати без безпосереднього наближення корпусу тахометра до рухомої деталі.

Основні особливості АТ-6

Однією з основних характеристик фототахометра АТ-6 є широкий діапазон вимірювання — від 2 до 99 999 об/хв. Це дозволяє одним приладом контролювати як відносно повільне, так і високошвидкісне обертання. Заявлена точність вимірювання становить 0,05% + 1 знак.

Роздільна здатність залежить від поточного діапазону. Для швидкості від 2 до 999,9 об/хв вона становить 0,1 об/хв. Для високих значень частоти обертання використовується відповідна роздільна здатність, а при значеннях понад 10 000 об/хв вона становить 1 об/хв.

Час вимірювання становить 0,5 с. Завдяки цьому оператор може швидко отримати результат і за необхідності повторити вимірювання в іншій точці або на іншому механізмі. Дані виводяться на 5-розрядний цифровий дисплей, а підсвічування полегшує зчитування показань за недостатнього зовнішнього освітлення.

Функція пам’яті Max, Min та останнього значення

Цифровий тахометр АТ-6 має внутрішню пам’ять для збереження максимального, мінімального та останнього результату. Функція Max дозволяє переглянути найбільше зафіксоване значення, Min — найменше, а збереження останнього показання дає можливість повернутися до результату після завершення вимірювання.

Це корисно під час роботи з механізмами, швидкість яких може змінюватися. Оператору не потрібно постійно стежити за кожною цифрою на екрані: основні зафіксовані значення можна перевірити за допомогою пам’яті приладу.

Технічні характеристики фототахометра АТ-6

Тип приладу: цифровий безконтактний фототахометр.

Діапазон вимірювання: 2…99 999 об/хв.

Точність: 0,05% + 1 зн.

Роздільна здатність: 0,1 об/хв у діапазоні від 2 до 999,9 об/хв; 1 об/хв при значеннях понад 10 000 об/хв.

Діапазон відстані до об’єкта: від 50 мм до 50 см.

Час вимірювання: 0,5 с.

Дисплей: цифровий, 5-розрядний, із підсвічуванням.

Наведення: лазерне.

Внутрішня пам’ять: максимальне значення Max, мінімальне значення Min та останній результат.

Живлення: батарея 9 В типу «Крона».

Габаритні розміри: 160 × 58 × 39 мм.

Маса: 151 г.

Як виконуються вимірювання

Для проведення безконтактного вимірювання на вал, ротор або іншу деталь, що обертається, наноситься світловідбивний маркер. Після цього фототахометр спрямовується на позначену ділянку. Прилад реєструє проходження маркера через зону оптичного контролю та визначає кількість обертів за хвилину.

Відстань між тахометром і об’єктом під час вимірювання може становити від 50 мм до 50 см. Це дає можливість вибрати зручне положення приладу залежно від конструкції механізму та доступу до частини, що обертається. Лазерне наведення допомагає спрямувати АТ-6 на потрібну ділянку.

Для отримання коректних результатів світловідбивний маркер має знаходитися в полі оптичного контролю приладу під час кожного оберту. Оскільки метод є оптичним, для вимірювання необхідна пряма видимість позначеної частини механізму.

Переваги безконтактного способу вимірювання

Головна особливість фототахометра полягає у відсутності механічного контакту між приладом і деталлю, що обертається. Для визначення швидкості не потрібно встановлювати датчик безпосередньо на вал або притискати до нього контактний наконечник. Вимірювання здійснюється оптичним способом за допомогою світловідбивної мітки.

Безконтактний принцип спрощує контроль у ситуаціях, коли механічний доступ до вала обмежений, але поверхню можна бачити з робочої відстані. Крім того, сам тахометр не створює механічного навантаження на об’єкт вимірювання, оскільки фізичний контакт з ним відсутній.

Компактний формат і автономне живлення

Корпус АТ-6 має габарити 160 × 58 × 39 мм, а маса приладу становить 151 г. Такі розміри дозволяють утримувати тахометр у руці під час вимірювання та переносити його між різними робочими місцями.

Живлення здійснюється від батареї 9 В типу «Крона». Для проведення вимірювань не потрібне підключення до стаціонарного джерела живлення. Батарея входить до комплекту постачання.

Комплект постачання АТ-6

До комплекту входить цифровий тахометр АТ-6 — 1 шт., керівництво з експлуатації російською мовою — 1 шт., світловідбивний маркер — 1 стрічка, батарея типу «Крона» — 1 шт. та чохол для перенесення.

Наявність світловідбивної стрічки в комплекті дозволяє підготувати об’єкт до оптичного вимірювання, а чохол призначений для зручного перенесення приладу. Живильна батарея також включена до комплекту.

Для яких завдань підходить цифровий тахометр

АТ-6 може застосовуватися всюди, де необхідно визначити частоту обертання доступного для оптичного контролю вала, ротора або іншого рухомого елемента. Прилад орієнтований саме на вимірювання обертів за хвилину та не потребує фізичного контакту з деталлю.

Широкий вимірювальний діапазон від 2 до 99 999 об/хв дає можливість працювати з механізмами, що мають суттєво різну частоту обертання. При виборі тахометра важливо враховувати не лише максимальне значення швидкості, а й можливість розміщення світловідбивної мітки та забезпечення прямої видимості об’єкта.

Що врахувати під час вибору АТ-6

Якщо потрібно вимірювати швидкість без контакту з рухомою деталлю, фототахометр є практичним варіантом. Для роботи АТ-6 необхідно, щоб на об’єкті можна було закріпити світловідбивну позначку, а відстань від приладу до контрольованої поверхні перебувала в межах від 50 мм до 50 см.

Також слід враховувати необхідний діапазон. АТ-6 вимірює від 2 до 99 999 об/хв. Для нижньої частини діапазону від 2 до 999,9 об/хв роздільна здатність становить 0,1 об/хв, що дозволяє відображати результат із десятими частками оберту за хвилину.

Якщо важливо контролювати зміну швидкості під час серії вимірювань, корисною буде вбудована пам’ять Max/Min. Вона дає змогу після вимірювання переглянути найбільше та найменше зафіксовані значення, а також останній результат.

АТ-6 та інші моделі тахометрів

За призначенням АТ-6 належить до ручних цифрових безконтактних тахометрів. У вихідному описі ця модель також порівнюється з тахометрами Testo 465, АТТ-6000 і DT 2234. При виборі конкретної моделі доцільно порівнювати необхідний діапазон вимірювання, точність, спосіб наведення, робочу відстань та функції пам’яті.

Для порівняння з іншими моделями можна також переглянути тахометр CV-120 та тахометр ТЧ-1Р. Серед інших вимірювальних приладів у вихідній картці товару згадуються шумомір DT-805 та анемометр DT-318.

Купити фототахометр АТ-6 в Україні

Безконтактний тахометр АТ-6 поєднує широкий діапазон вимірювання 2…99 999 об/хв, лазерне наведення, 5-розрядний дисплей із підсвічуванням та функцію збереження Max, Min і останнього результату. Час одного вимірювання становить 0,5 с, а робоча відстань до об’єкта — від 50 мм до 50 см.

Модель підійде для завдань, де потрібно швидко визначати частоту обертання без механічного контакту з валом або ротором. Компактні розміри 160 × 58 × 39 мм, маса 151 г та автономне живлення від батареї 9 В роблять АТ-6 зручним портативним засобом контролю частоти обертання.
