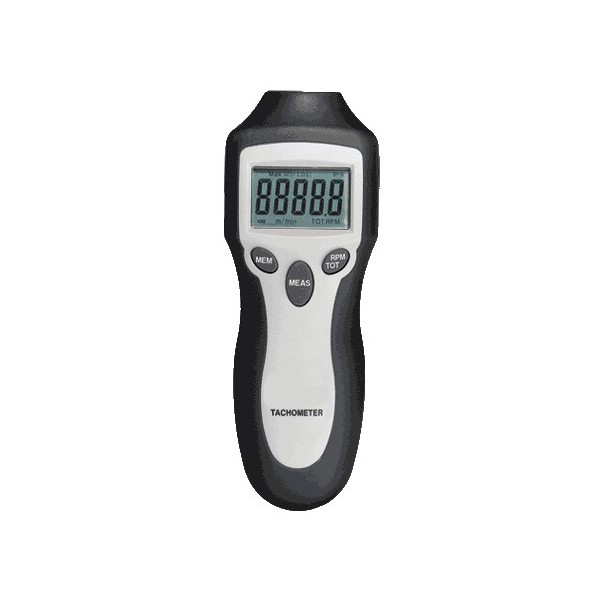

Цифровий фототахометр CV-100 — безконтактний вимірювач швидкості обертання до 99 999 об/хв

CV-100 — портативний цифровий фототахометр, призначений для безконтактного вимірювання швидкості обертання валів, електродвигунів, машин та інших механізмів. Прилад дозволяє визначати кількість обертів і частоту обертання рухомих деталей без безпосереднього механічного контакту з ними.

Тахометр CV-100 працює за оптичним принципом. Для визначення швидкості обертання використовується світловідбивна мітка, нанесена на поверхню контрольованої деталі. Прилад реєструє відбиті світлові імпульси та обчислює частоту обертання, відображаючи результат на цифровому дисплеї.

Діапазон вимірювання становить від 2 до 99 999 об/хв, роздільна здатність — від 0,1 об/хв, а заявлена похибка — 0,05%. Вимірювання виконуються на відстані від 5 до 50 см до об'єкта. Завдяки цьому CV-100 можна застосовувати для контролю обертових механізмів без необхідності притискати вимірювальний наконечник до рухомої деталі.

Прилад оснащений п'ятизначним цифровим дисплеєм, лазерним покажчиком і внутрішньою пам'яттю для збереження максимального, мінімального та останнього виміряного значення. Час вимірювання становить 0,5 секунди.

Компактний корпус розміром 160 × 58 × 39 мм і маса 150 г роблять фототахометр зручним для проведення вимірювань у виробничих приміщеннях, ремонтних майстернях і під час технічного обслуговування обладнання.

Призначення та застосування тахометра CV-100

Контроль швидкості обертання є важливою частиною перевірки електродвигунів, механічних приводів і промислового обладнання. Фактична частота обертання допомагає оцінювати робочий режим механізму та порівнювати його з установленими технічними параметрами.

Цифровий тахометр CV-100 може застосовуватися для таких завдань:

• Електродвигуни. Вимірювання швидкості обертання валів під час перевірки, налагодження та технічного обслуговування.
• Промислові машини. Контроль частоти обертання рухомих деталей і механічних приводів.
• Вентиляційне обладнання. Перевірка швидкості обертання доступних елементів вентиляторів та приводів.
• Компресорні установки. Вимірювання швидкісних параметрів обертових механізмів.
• Ремонтні майстерні. Діагностика електромеханічного обладнання після ремонту або регулювання.
• Виробничі підприємства. Періодичний контроль швидкості обертання обладнання під час експлуатації.
• Випробувальні лабораторії. Проведення вимірювань швидкості обертання в межах технічних характеристик приладу.

CV-100 особливо зручний у випадках, коли вимірювання потрібно виконати без механічного контакту з валом або іншою обертовою деталлю. Для роботи необхідно забезпечити оптичну видимість контрольованої поверхні та можливість використання світловідбивної мітки.

Безконтактний принцип вимірювання швидкості обертання

Робота фототахометра CV-100 ґрунтується на реєстрації світлових імпульсів, відбитих від спеціальної мітки на обертовій поверхні.

На контрольовану деталь наносять світловідбивний маркер. Під час обертання він періодично проходить через зону оптичного вимірювання. Прилад реєструє відповідні світлові імпульси та визначає швидкість обертання.

Чим вища частота обертання деталі, тим частіше надходять відбиті світлові імпульси. На основі отриманого сигналу електронна система тахометра розраховує вимірюваний параметр.

Такий спосіб вимірювання не потребує безпосереднього механічного контакту між тахометром і рухомою деталлю. Це дозволяє уникнути додаткового механічного впливу вимірювального приладу на контрольований вал.

Для правильного визначення швидкості обертання важливо дотримуватися умов використання світловідбивної мітки. Її розташування та кількість мають відповідати обраному способу вимірювання.

Наявність лазерного покажчика допомагає спрямовувати прилад на потрібну ділянку поверхні. Під час роботи необхідно дотримуватися правил безпеки щодо лазерного випромінювання та рухомих частин обладнання.

Діапазон вимірювання від 2 до 99 999 об/хв

Однією з основних характеристик тахометра CV-100 є широкий діапазон вимірювання швидкості обертання — від 2 до 99 999 обертів за хвилину.

Нижня межа дозволяє контролювати механізми з невеликою частотою обертання, тоді як верхня охоплює значні швидкості в межах можливостей приладу.

Завдяки цьому фототахометр можна використовувати для різних видів електромеханічного обладнання. Під час перевірки електродвигунів або механічних приводів оператор отримує фактичне значення швидкості обертання та може порівняти його з номінальними параметрами механізму.

Окрім швидкості обертання, у технічному описі передбачена можливість вимірювання кількості обертів до 99 999. Це розширює функціональність приладу під час контролю рухомих деталей.

Перед виконанням вимірювань необхідно переконатися, що очікувана швидкість обертання не перевищує верхню межу діапазону CV-100.

Точність 0,05% і роздільна здатність 0,1 об/хв

Для цифрового тахометра важливе значення мають точність і роздільна здатність. Вони визначають можливості приладу щодо контролю швидкості обертання та деталізації відображених результатів.

Заявлена похибка CV-100 становить 0,05%. Це дозволяє застосовувати прилад для вимірювальних завдань, у яких допустима похибка відповідає зазначеному показнику.

Роздільна здатність становить від 0,1 об/хв. Вона характеризує мінімальний крок відображення результату у відповідному діапазоні вимірювання.

Точність і роздільна здатність не є однаковими характеристиками. Висока деталізація показників не означає автоматично таку саму абсолютну точність вимірювання.

Під час контролю швидкості обертання необхідно враховувати правильність розташування приладу, якість відбитого сигналу та відповідність умов вимірювання його робочим характеристикам.

Робоча відстань від 5 до 50 см

CV-100 дозволяє виконувати безконтактні вимірювання на відстані від 5 до 50 см до контрольованої поверхні.

Такий робочий діапазон допомагає вибрати положення тахометра відповідно до конструкції обладнання та доступності рухомої деталі.

Для реєстрації обертання необхідно забезпечити проходження світловідбивної мітки через зону вимірювання. Прилад повинен отримувати достатній відбитий сигнал для визначення частоти обертання.

Умови освітлення, стан поверхні та правильність нанесення мітки можуть впливати на можливість реєстрації імпульсів.

Під час вимірювань не слід наближати руки або інші предмети до рухомих частин обладнання. Безконтактний принцип роботи тахометра не усуває небезпеку, пов'язану з обертовими механізмами.

П'ятизначний дисплей і внутрішня пам'ять вимірювань

Фототахометр CV-100 оснащений цифровим дисплеєм на п'ять знаків. Виміряне значення швидкості обертання відображається безпосередньо на екрані приладу.

Для роботи з результатами передбачена внутрішня пам'ять, яка зберігає три типи значень:

• MAX — максимальне виміряне значення.
• MIN — мінімальне виміряне значення.
• LAST — останнє отримане значення.

Функція MAX дозволяє переглянути найбільшу зареєстровану швидкість обертання, а MIN — найменшу. Значення LAST використовується для перегляду останнього результату вимірювання.

Ці можливості корисні під час перевірки механізмів, швидкість обертання яких змінюється залежно від режиму роботи.

Пам'ять дозволяє звертатися до збережених показників без необхідності повторно виконувати відповідне вимірювання.

Швидкість вимірювання 0,5 секунди

У технічних характеристиках тахометра CV-100 зазначена швидкість вимірювання 0,5 секунди.

Цей показник характеризує часовий параметр процесу отримання результатів і має значення під час послідовного контролю швидкості обертання різних механізмів.

Коли потрібно перевірити декілька робочих режимів обладнання, оператор може виконувати вимірювання та порівнювати отримані значення.

Водночас тахометр призначений насамперед для вимірювання швидкості обертання. Можливість контролю короткочасних швидких перехідних процесів необхідно оцінювати окремо відповідно до технічної документації.

Технічні характеристики фототахометра CV-100

Живлення та портативна конструкція

Цифровий тахометр CV-100 підтримує живлення від батареї типу «Крона» напругою 9 В. Такий спосіб живлення дозволяє проводити вимірювання без постійного підключення до електромережі.

Також передбачено можливість живлення від мережевого адаптера напругою 6 В. Наявність адаптера в стандартному комплекті постачання не зазначена, тому його потрібно розглядати як альтернативне джерело живлення.

Корпус тахометра має розміри 160 × 58 × 39 мм, а маса становить 150 г. Завдяки цьому прилад зручно переносити між місцями вимірювання та використовувати під час виїзних перевірок.

Невелика маса також має значення під час послідовного контролю декількох механізмів, коли оператору необхідно переміщуватися між різними точками вимірювання.

Комплектація цифрового тахометра CV-100

Стандартний комплект постачання містить:

• Цифровий тахометр CV-100 — 1 шт.
• Керівництво з експлуатації російською мовою — 1 шт.
• Світловідбивний маркер — 1 стрічка.
• Батарея типу «Крона» — 1 шт.
• Чохол для перенесення приладу.

Комплект передбачає основні елементи для виконання безконтактних вимірювань швидкості обертання. Світловідбивна стрічка використовується для створення контрольної мітки на обертовій деталі.

Батарея забезпечує автономне живлення приладу, а чохол призначений для його перенесення та зберігання.

Порівняння CV-100 з іншими тахометрами

За призначенням цифровий фототахометр CV-100 може розглядатися як альтернатива низці інших вимірювачів швидкості обертання.

У переліку аналогічних за призначенням приладів зазначені:

• Testo 465;
• АТТ-6000 (Актаком);
• Sanwa SE-100.

Водночас під час вибору заміни необхідно перевіряти діапазон вимірювання, точність, роздільну здатність, робочу відстань та додаткові функції конкретної моделі.

Серед інших моделей вимірювачів обертів можна також розглянути тахометр CV-120.

Вибір між різними тахометрами залежить від характеристик обладнання, яке потрібно перевіряти, та вимог до проведення вимірювань.

Як вибрати цифровий тахометр для вимірювання обертів?

Перед придбанням тахометра необхідно визначити швидкість обертання механізмів, які планується контролювати. Для CV-100 передбачений діапазон від 2 до 99 999 об/хв.

Другим важливим параметром є спосіб вимірювання. Фототахометр працює безконтактно, тому для його використання необхідно забезпечити оптичний доступ до обертової поверхні.

Робоча відстань CV-100 становить від 5 до 50 см. Під час перевірки обладнання потрібно враховувати можливість розміщення приладу на такій відстані та правильного використання відбивної мітки.

Якщо важливо порівнювати найбільше, найменше й останнє значення швидкості, корисною буде внутрішня пам'ять MAX, MIN і LAST.

Також варто звернути увагу на живлення. CV-100 може працювати від батареї 9 В або мережевого адаптера 6 В, що дозволяє вибрати відповідний варіант для конкретних умов експлуатації.

Купити цифровий фототахометр CV-100 в Україні

Фототахометр CV-100 — портативний прилад для безконтактного вимірювання швидкості обертання машин, електродвигунів та інших механізмів. Він підтримує вимірювання від 2 до 99 999 об/хв із похибкою 0,05% і роздільною здатністю від 0,1 об/хв.

До основних особливостей належать п'ятизначний дисплей, лазерний покажчик, пам'ять максимального, мінімального й останнього результату, а також можливість роботи на відстані 5–50 см від контрольованого об'єкта.

Прилад має масу 150 г, живиться від батареї типу «Крона» та комплектується світловідбивною стрічкою, чохлом і керівництвом з експлуатації.

Гарантійний термін на цифровий тахометр CV-100 становить 12 місяців. Перед замовленням рекомендується уточнити актуальну вартість і наявність приладу.
