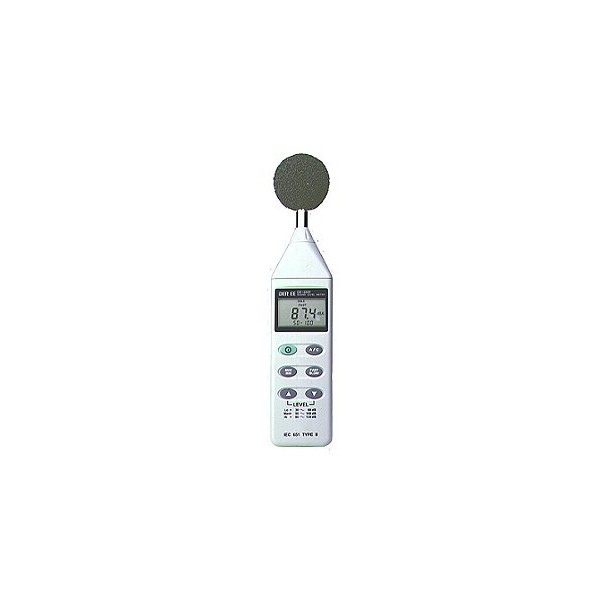

Шумомір DE 3301 з аналоговим виходом

Шумомір DE 3301 — портативний вимірювальний прилад для контролю рівня звуку в діапазоні від 35 до 130 дБ із роздільною здатністю 0,1 дБ. Модель оснащена електретним конденсаторним мікрофоном, 4-розрядним дисплеєм, підтримує частотні корекції A і C, а також швидке та повільне часове зважування. Окремою особливістю DE 3301 є наявність аналогових виходів змінного та постійного струму, що розширює можливості використання приладу разом із зовнішнім вимірювальним або реєструвальним обладнанням.

Прилад дає змогу вимірювати рівень звуку в трьох робочих піддіапазонах: LO 35–80 дБ, MED 50–100 дБ і HI 80–130 дБ. Такий поділ допомагає вибирати діапазон відповідно до очікуваного рівня сигналу. Динамічний діапазон становить 50 дБ, а робочий частотний діапазон — від 31,5 Гц до 8 кГц. Заявлена похибка вимірювання становить ±1,5 дБ за еталонних умов 94 дБ на частоті 1 кГц.

Основні можливості шумоміра DE 3301

DE 3301 поєднує базові функції вимірювання рівня звуку з інструментами, які полегшують спостереження за змінами показників. Функції Max і Min дають змогу контролювати максимальне та мінімальне значення під час вимірювання. На дисплеї відображається інформація про вибраний рівень діапазону, а індикація розрядження батареї допомагає вчасно замінити джерело живлення.

Швидкість вимірювання становить 0,5 с. Це дає змогу оперативно відстежувати зміну рівня звуку та отримувати актуальні показники без тривалого очікування. Для оцінювання сигналу передбачені два режими часового зважування — швидкий і повільний. Вони дозволяють вибирати характер реакції приладу відповідно до умов конкретного вимірювання.

Частотне зважування A і C розширює можливості аналізу звукового сигналу. Користувач може вибрати потрібний режим без зміни самого вимірювального приладу. Модель відповідає стандарту IEC651 тип II, зазначеному виробником для цього шумоміра.

Діапазони вимірювання рівня звуку

Для роботи з різними рівнями звукового тиску DE 3301 має три піддіапазони. Низький діапазон LO охоплює значення від 35 до 80 дБ, середній MED — від 50 до 100 дБ, високий HI — від 80 до 130 дБ. Перекриття сусідніх піддіапазонів дає змогу вибирати режим відповідно до фактичного рівня сигналу та умов вимірювання.

• LO: 35–80 дБ;
• MED: 50–100 дБ;
• HI: 80–130 дБ;
• динамічний діапазон: 50 дБ;
• роздільна здатність: 0,1 дБ;
• похибка: ±1,5 дБ при 94 дБ / 1 кГц.

Такий набір характеристик дає змогу використовувати шумомір для кількісного контролю рівня звуку в межах зазначених параметрів. При цьому користувач може орієнтуватися не лише на поточне значення, а й на мінімальний або максимальний результат, якщо для конкретного вимірювання важливо зафіксувати крайні значення.

Частотний діапазон і режими зважування

Робочий частотний діапазон шумоміра DE 3301 становить 31,5 Гц–8 кГц. Прилад підтримує частотні корекції A та C. Вибір відповідного режиму дозволяє проводити вимірювання з урахуванням заданої частотної характеристики. Ця функція передбачена безпосередньо в конструкції приладу та доступна під час роботи з основними діапазонами рівня звуку.

Крім частотного зважування, передбачено два режими часового зважування: швидкий і повільний. Вони відрізняються характером реакції показань на зміну вимірюваного рівня. Наявність обох режимів зручна, коли потрібно спостерігати як за швидкими коливаннями, так і за більш плавною зміною звукового сигналу.

4-розрядний дисплей і функції Max/Min

Результати вимірювання виводяться на 4-розрядний дисплей. Роздільна здатність 0,1 дБ дозволяє бачити значення з десятими частками децибела. Окрема індикація вибраного діапазону допомагає контролювати поточне налаштування приладу під час роботи.

Функції Max і Min призначені для фіксації відповідно максимального та мінімального значення. Це корисно у випадках, коли рівень звуку змінюється протягом періоду спостереження і важливо не лише бачити поточний показник, а й визначити крайні зафіксовані значення. Також на дисплеї передбачена індикація розрядження батареї.

Електретний конденсаторний мікрофон

У шумомірі DE 3301 використовується електретний конденсаторний мікрофон. Саме він сприймає звуковий сигнал, після чого прилад перетворює його на числове значення рівня звуку та відображає результат на дисплеї. Заявлена похибка становить ±1,5 дБ за контрольної точки 94 дБ на частоті 1 кГц.

Мікрофон є невід'ємною частиною вимірювальної системи DE 3301, тому під час роботи важливо дотримуватися умов експлуатації, зазначених для приладу. Робоча температура становить від 0 до 40 °C за відносної вологості не більше 80%.

Аналогові AC та DC виходи

Однією з ключових конструктивних особливостей DE 3301 є додаткові аналогові виходи. Прилад має вихід змінного струму AC і вихід постійного струму DC. Це дозволяє отримувати аналоговий сигнал від шумоміра для подальшого використання із сумісним зовнішнім обладнанням.

Для AC-виходу зазначена вихідна напруга 1 Vrms при повній шкалі, а вихідний імпеданс становить приблизно 600 Ом. Для DC-виходу вихідна напруга становить 10 мВ/дБ, вихідний імпеданс — приблизно 50 Ом. Ці характеристики важливі при підключенні DE 3301 до зовнішніх пристроїв, оскільки дають змогу оцінити електричні параметри вихідного сигналу.

• AC-вихід: 1 Vrms при повній шкалі;
• вихідний імпеданс AC: приблизно 600 Ом;
• DC-вихід: 10 мВ/дБ;
• вихідний імпеданс DC: приблизно 50 Ом.

Живлення та автономна робота

Шумомір живиться від батареї 9 В. У характеристиках зазначені типи NEDA 1604, IEC 6F22 та JIS006P. За використання лужної батареї орієнтовний час роботи становить приблизно 50 годин. Фактична тривалість роботи може залежати від стану та характеристик встановленого елемента живлення.

Для контролю стану джерела живлення прилад має індикацію розрядження батареї. Зовнішня кришка батарейного відсіку спрощує доступ до батареї під час її заміни. Батарея 9 В входить до заявленого комплекту постачання.

Умови експлуатації та зберігання

Робочі умови експлуатації DE 3301: температура від 0 до 40 °C та відносна вологість 80% або менше. Для зберігання вказано ширший температурний діапазон — від -10 до 60 °C за відносної вологості 70% або менше. Дотримання цих меж допомагає використовувати та зберігати вимірювальний прилад відповідно до зазначених параметрів.

Габарити шумоміра становлять 275 × 64 × 30 мм, маса — 280 г. Такі розміри дозволяють використовувати DE 3301 як переносний прилад. Для транспортування та зберігання в комплекті передбачений кейс.

Технічні характеристики DE 3301

• тип приладу: шумомір;
• мікрофон: електретний конденсаторний;
• діапазони рівня звуку: LO 35–80 дБ, MED 50–100 дБ, HI 80–130 дБ;
• динамічний діапазон: 50 дБ;
• похибка: ±1,5 дБ, REF 94 дБ @ 1 кГц;
• роздільна здатність: 0,1 дБ;
• швидкість вимірювання: 0,5 с;
• частотний діапазон: 31,5 Гц–8 кГц;
• частотне зважування: A, C;
• часове зважування: швидке, повільне;
• дисплей: 4-розрядний;
• функції: Max, Min;
• стандарт: IEC651 тип II;
• AC-вихід: 1 Vrms при повній шкалі, приблизно 600 Ом;
• DC-вихід: 10 мВ/дБ, приблизно 50 Ом;
• живлення: батарея 9 В NEDA 1604, IEC 6F22, JIS006P;
• час роботи: приблизно 50 годин із лужною батареєю;
• робоча температура: 0…40 °C;
• робоча вологість: 80% або менше;
• температура зберігання: -10…60 °C;
• вологість під час зберігання: 70% або менше;
• габарити: 275 × 64 × 30 мм;
• маса: 280 г.

Комплект постачання

До комплекту DE 3301 входять сам шумомір, керівництво користувача російською мовою, батарея 9 В, переносний кейс і калібрувальна викрутка. Наявність кейса спрощує зберігання та транспортування приладу разом із комплектними аксесуарами.

• шумомір DE 3301;
• керівництво користувача російською мовою;
• батарея 9 В;
• переносний кейс;
• калібрувальна викрутка.

Для чого підходить DE 3301

DE 3301 призначений для вимірювання рівня звуку в межах 35–130 дБ із вибором одного з трьох робочих піддіапазонів. Прилад може бути корисним у завданнях, де потрібно отримати числове значення рівня звуку, контролювати максимальні та мінімальні показники, а також використовувати частотне зважування A або C.

Наявність аналогових виходів відрізняє цю модель від простіших шумомірів, які працюють лише як автономні індикатори. AC- та DC-виходи дозволяють передавати сигнал на сумісне зовнішнє обладнання з урахуванням зазначених електричних параметрів. Це робить DE 3301 придатним не лише для візуального контролю показань на дисплеї, а й для завдань, у яких необхідний аналоговий вихідний сигнал.

Переваги конструкції та керування

Модель має зрозумілий набір основних режимів: три діапазони рівня, корекції A/C, швидке та повільне часове зважування, Max/Min і аналогові виходи. Така конфігурація дозволяє налаштувати вимірювання відповідно до необхідного рівня сигналу та способу спостереження за ним.

Роздільна здатність 0,1 дБ забезпечує детальне відображення результату на 4-розрядному дисплеї. Індикатор розрядження батареї допомагає контролювати стан живлення, а заявлений час автономної роботи приблизно 50 годин із лужною батареєю зменшує потребу в частій заміні елемента живлення.

Що врахувати під час вибору шумоміра

Під час вибору DE 3301 варто насамперед зіставити потрібний рівень вимірювання з робочими діапазонами приладу. Модель охоплює значення від 35 до 130 дБ, але вимірювання виконуються через три окремі піддіапазони LO, MED і HI. Також важливо врахувати частотний діапазон 31,5 Гц–8 кГц, заявлену похибку ±1,5 дБ і наявність частотних корекцій A та C.

Якщо для завдання потрібне підключення до зовнішнього пристрою, слід враховувати параметри аналогових виходів. AC-вихід має рівень 1 Vrms при повній шкалі та імпеданс близько 600 Ом, DC-вихід — 10 мВ/дБ та імпеданс близько 50 Ом. Для автономної роботи використовується стандартна батарея 9 В.

Шумомір DE 3301: вимірювання рівня звуку та аналоговий вихід

DE 3301 — функціональний шумомір із діапазоном вимірювання до 130 дБ, частотним діапазоном 31,5 Гц–8 кГц і підтримкою зважувань A/C. Прилад відображає результати з роздільною здатністю 0,1 дБ, підтримує функції Max і Min та два режими часового зважування. Аналогові AC/DC-виходи дозволяють використовувати виміряний сигнал поза межами самого дисплея приладу.

До комплекту входять батарея 9 В, переносний кейс, калібрувальна викрутка та керівництво користувача. Для порівняння з іншими моделями цієї категорії також можна переглянути шумомір CV 130, шумомір DT 805 і люксметр LX-1330B.
