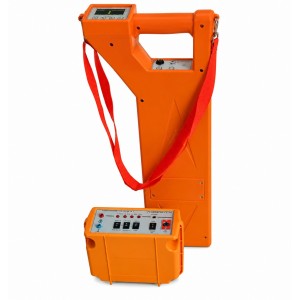

Трасо-дефектошукач ПОИСК-410 Мастер з генератором ГК-310А-2

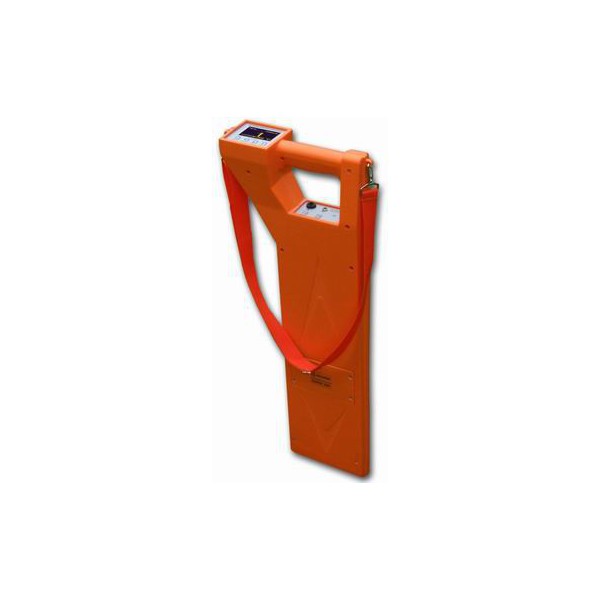

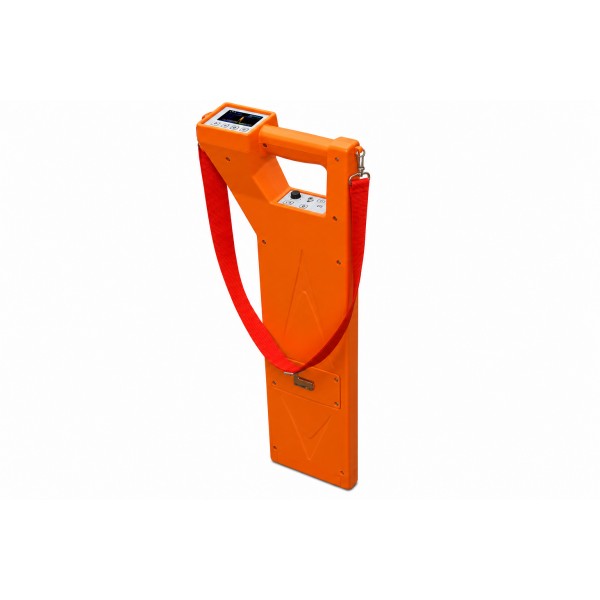

ПОИСК-410 Мастер — універсальний трасо-дефектошукач для пошуку та контролю підземних і повітряних комунікацій із металевими провідниками або оболонкою. Прилад застосовують для визначення розташування кабельних ліній зв’язку, силових кабелів, металевих тросів, трубопроводів, а також для локалізації окремих типів пошкоджень. Максимальна визначувана глибина залягання траси становить 6 м, а точність пошуку — 10 см.

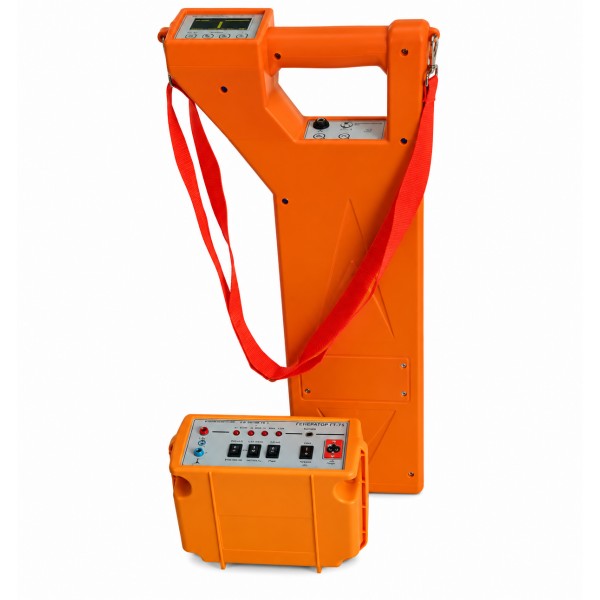

Комплект поєднує приймач ПОИСК-410 Мастер і генератор ГК-310А-2. Така конфігурація дає змогу працювати в активному режимі, коли на комунікацію подається сигнальний струм заданої частоти, а приймач відстежує його положення. Прилад також підтримує пасивний пошук за сигналами, що вже присутні в лінії, зокрема трасування силових кабелів за промисловою частотою 50 Гц.

Призначення ПОИСК-410 Мастер

Трасо-дефектошукач розрахований на комплексні роботи з кабельними та трубопровідними комунікаціями. Він дає змогу не лише знайти трасу, а й контролювати її напрямок, глибину залягання та сигнальний струм. Прилад може використовуватися під час обстеження ділянок, де під землею проходить декілька комунікацій, а також для пошуку кабелю в місцях зближення або в пучку кабелів.

• пошук підземних і повітряних кабельних ліній зв’язку;
• пошук силових кабелів, металевих тросів і трубопроводів;
• визначення положення, напрямку та глибини залягання підземної комунікації;
• контроль сигнального струму в трасі;
• локалізація місця обриву або короткого замикання;
• контроль напрямку сигналу для визначення потрібного кабелю в місцях зближення комунікацій або в кабельному пучку;
• пошук і визначення глибини залягання силових кабелів зі струмом промислової частоти 50 Гц;
• робота з мініатюрним генератором ЛИС на частоті 26 250 Гц;
• робота із зовнішніми генераторами сигналів у діапазоні від 200 до 3999 Гц;
• пошук трас за широкосмуговим шумом та аналіз його спектра;
• локалізація пошкоджень оболонки мідних кабельних ліній амплітудним і фазовим безконтактними методами;
• визначення координат GPS, вимірювання глибини та сигнального струму з одночасним записом у файл — за наявності відповідної опції.

Режими пошуку та робочі частоти

ПОИСК-410 Мастер підтримує кілька способів трасування. У активному режимі прилад працює разом із генераторами ГК-310А-2, ГК-210А-2, ГК-Міні та ЛИС. Набір фіксованих частот приймача включає 50 Гц, 273,5 Гц, 2187,5 Гц, 6562,5 Гц і 26 250 Гц. Наявність низьких і високих частот дає змогу вибирати режим відповідно до конкретного завдання та умов проходження комунікації.

Для роботи зі стороннім генератором передбачений діапазон від 200 до 3999 Гц. У широкосмуговому режимі приймач працює в смузі 10–20 000 Гц. Це розширює можливості приладу під час пошуку різних типів металевих комунікацій і аналізу сигналів у трасі.

У пасивному режимі трасо-дефектошукач може контролювати сигнали в смузі від 10 до 20 000 Гц без обов’язкового підключення комплектного генератора. Окремо передбачено пошук силових кабельних ліній за промисловою частотою 50 Гц. Положення траси контролюється за інформацією на дисплеї та за звуковим сигналом через вбудований випромінювач або головні телефони.

Визначення глибини та пошук пошкоджень

Максимальна визначувана глибина залягання траси для ПОИСК-410 Мастер становить 6 м. Точність вимірювання глибини заявлена на рівні ±5% + 10 см, а точність відшукання траси — 10 см. Такі характеристики дають змогу використовувати прилад не лише для орієнтовного визначення проходження комунікації, а й для більш точної локалізації її положення перед подальшими роботами.

Прилад також підтримує пошук пошкодження ізоляції з перехідним опором у діапазоні 0–10 кОм. У вихідному описі зазначена можливість локалізації пошкоджень оболонки мідних кабельних ліній амплітудним і фазовим безконтактними методами. Це робить ПОИСК-410 Мастер не тільки трасошукачем, а й інструментом для діагностичних робіт на кабельних комунікаціях.

Технічні характеристики приймача ПОИСК-410 Мастер

Генератор ГК-310А-2

У комплекті використовується генератор ГК-310А-2. Він формує сигнали на робочих частотах 2187,5 Гц і 273,5 Гц та має два рівні вихідної потужності — 2 Вт і 10 Вт. Передбачене автоматичне узгодження з лінією. Живлення можливе від мережі змінного струму 50 Гц, 220 В або від вбудованого акумулятора 12 В, 4,5 А·год.

Комплектація ПОИСК-410 Мастер

Комплект містить основні компоненти для роботи приймача та генератора ГК-310А-2. Перед використанням варто враховувати, що додаткові аксесуари й опції, перелічені нижче окремо, не входять до базової комплектації та замовляються додатково.

• приймач ПОИСК-410 Мастер — 1 шт.;
• мережевий адаптер 12 В, 0,5 А — 1 шт.;
• керівництво з експлуатації — 1 шт.;
• головні телефони — 1 шт.;
• акумуляторні батареї Ni-Mh типу «АА» — 4 шт.;
• генератор ГК-310А-2 із вбудованою АКБ — 1 шт.;
• провід для підключення генератора до навантаження — 2 шт.;
• мережевий адаптер генератора — 1 шт.;
• магнітний контакт — 1 шт.;
• сумка для перенесення генератора ГК-310А-2 — 1 шт.

Додаткові опції

Функціональність ПОИСК-410 Мастер можна розширити додатковими пристроями. Генератор ЛИС із частотою 26 кГц призначений для точного пошуку комунікацій і роботи в розподільчих мережах. Генератор ГК-Міні є окремим генератором для приймача ПОИСК-410 на частоту 2187,5 Гц.

Відбірник кабелю X-410 Master «свій-чужий» призначений для роботи з кабелями діаметром до 29 мм. Замкнений магнітопровід відбірника використовується для визначення потрібного кабелю в пучку кабелів.

Також доступна GPS-опція. GPS-модуль записує маршрут і координати точки разом із глибиною залягання траси та значенням сигнального струму. Дані передаються на ПК через USB. USB-роз’єм також використовується для оновлення приладу та встановлення нових функцій. Відповідно до вихідного опису, GPS-опцію для приймача ПОИСК-410 потрібно замовляти заздалегідь.

ПОИСК-410 Мастер — комплект для пошуку та діагностики комунікацій

Комплект ПОИСК-410 Мастер з генератором ГК-310А-2 поєднує функції трасошукача та дефектошукача. Він дозволяє виконувати пошук кабелів і трубопроводів, визначати напрямок та глибину залягання траси, контролювати сигнальний струм, а також локалізувати обриви, короткі замикання та пошкодження ізоляції в межах заявлених режимів роботи.

Максимальна глибина визначення траси до 6 м, точність пошуку 10 см, робота приймача не менше 13 годин і підтримка декількох робочих частот роблять ПОИСК-410 Мастер функціональним рішенням для обстеження кабельних і металевих комунікацій. За потреби можливості системи розширюються генератором ЛИС, ГК-Міні, відбірником X-410 Master та GPS-модулем.
