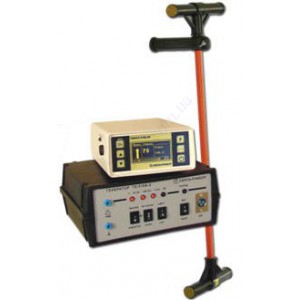

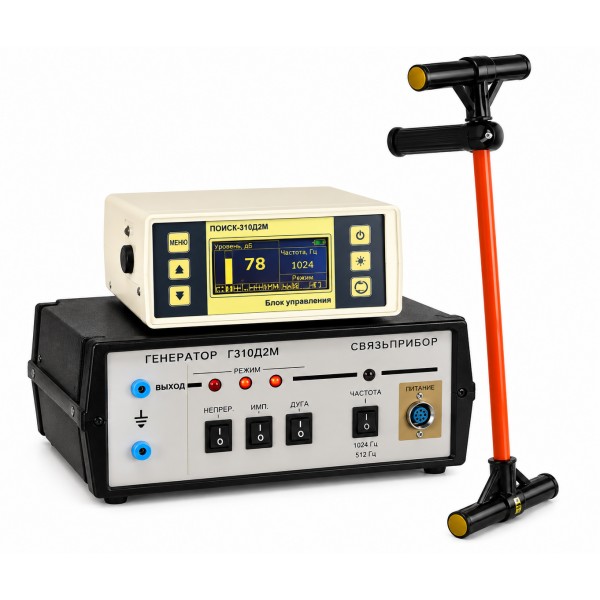

Трасошукач ПОИСК-310Д2М для пошуку підземних комунікацій і пошкоджень

ПОИСК-310Д2М — універсальний трасошукач і трасодефектошукач для визначення місця проходження підземних та прихованих комунікацій. Прилад призначений для пошуку силових кабелів, кабелів зв’язку, релейних мереж, металевих трубопроводів і прихованої електропроводки у стінах. Модель підтримує пасивний та активний режими пошуку, тому може застосовуватися як для виявлення сигналу, що вже присутній на комунікації, так і для роботи із зовнішнім генератором сигналу.

Максимальна визначувана глибина залягання траси становить до 6 м, а точність пошуку — 10 см. Прилад також дає змогу контролювати глибину проходження кабелю, оцінювати силу сигнального струму, визначати напрямок струму та знаходити відгалуження або паралельні траси. Наявність контактних штирів дозволяє використовувати ПОИСК-310Д2М для пошуку пошкоджень ізоляції кабелів і трубопроводів контактним методом.

Призначення трасошукача ПОИСК-310Д2М

Основне завдання приладу — локалізація кабельних і трубних комунікацій, а також виявлення дефектів їх ізоляції. Це особливо важливо під час обслуговування кабельних мереж, ремонтних робіт, пошуку прихованих ліній та уточнення проходження комунікацій перед земляними або монтажними роботами.

ПОИСК-310Д2М може використовуватися для пошуку силових кабелів, кабелів зв’язку, релейних мереж, трубопроводів та прихованої проводки. Завдяки поєднанню активних робочих частот, пасивного широкого діапазону та перебудовуваної частоти приймача прилад дозволяє працювати з різними типами сигналів і підбирати режим відповідно до конкретного завдання.

Під час трасування оператор може не лише знаходити положення комунікації, а й контролювати глибину її залягання. Вимірювання сили сигнального струму допомагає розрізняти основну трасу, відгалуження та паралельно прокладені лінії. Контроль напрямку сигнального струму додатково полегшує ідентифікацію потрібної комунікації у місцях, де поруч проходить кілька кабелів або труб.

Активний і пасивний пошук комунікацій

Трасошукач підтримує роботу як у пасивному, так і в активному режимі. Пасивний режим використовується для приймання сигналів, які вже присутні на об’єкті пошуку. Діапазон пасивних частот становить від 10 до 20 000 Гц. Такий широкий діапазон розширює можливості пошуку різних комунікацій без необхідності жорстко прив’язуватися до однієї робочої частоти.

В активному режимі ПОИСК-310Д2М працює з установленими робочими частотами. Для режиму «Фаза» використовується частота 6562,5 ± 1 Гц, для режиму «Пошук траси» — 2187,5 ± 1 Гц, а для режиму «НЧ-ВЧ» — 273,5 ± 0,5 Гц. Крім того, приймач має перебудовувану частоту в межах 200–3999 Гц, що дає змогу адаптувати налаштування до конкретного сигналу.

Пошук пошкоджень ізоляції

ПОИСК-310Д2М призначений не лише для трасування комунікацій, а й для пошуку місць пошкодження ізоляції. Прилад підтримує двочастотний амплітудний метод, двочастотний фазовий метод і контактний метод пошуку дефектів. Це дає змогу використовувати різні способи локалізації несправності залежно від умов вимірювання та доступності комунікації.

Пошук пошкодження ізоляції виконується за перехідного опору в діапазоні 0–1 МОм. Контактні штирі дають можливість працювати з дефектами ізоляції кабелів і трубопроводів, коли для визначення місця пошкодження потрібен контакт із ґрунтом або контрольованою ділянкою.

Контроль глибини та точності трасування

Максимальна глибина, на якій прилад визначає трасу, становить 6 м. Точність вимірювання глибини заявлена як ±5% + 10 см, а точність відшукання траси — 10 см. Такі параметри дозволяють не лише встановити напрямок проходження комунікації, а й отримати орієнтовні дані щодо її положення по глибині.

Моніторинг глибини корисний під час обстеження ділянки, планування розкриття ґрунту або перевірки фактичного проходження кабельної лінії. Водночас вимірювання сили сигнального струму допомагає виявляти відгалуження та паралельні траси, що знижує ризик помилкової ідентифікації потрібного кабелю.

Зручність роботи та індикація

Для відображення інформації ПОИСК-310Д2М оснащений яскравим низькотемпературним OLED-дисплеєм. Такий екран призначений для чіткого відображення робочих параметрів, у тому числі за низької температури навколишнього середовища. Додатково передбачений стрілочний індикатор, який спрощує спостереження за зміною рівня сигналу під час переміщення вздовж траси.

Підсилення сигналу можна встановлювати автоматично або вручну. Автоматичний режим зручний для швидкого налаштування приймача, а ручне регулювання дає оператору більше контролю, коли необхідно самостійно підібрати чутливість для конкретних умов пошуку.

Чутливість у режимі «Пошук траси» становить не більше 11 мкВ при максимальному підсиленні та не більше 22 мВ при мінімальному. Смуга пропускання за рівнем -3 дБ для частоти 6562,5 Гц становить не більше 45 Гц, для 2187,5 Гц — не більше 15 Гц, а для 273,5 Гц — не більше 2,5 Гц.

Автономна робота та конструкція

Час безперервної роботи ПОИСК-310Д2М становить не менше 13 годин. Живлення забезпечують чотири акумулятори формату AA типу Ni-MH ємністю 2,3 А·год. Час заряджання акумуляторів — не більше 4 годин. Така автономність дозволяє використовувати прилад протягом тривалого робочого циклу без частого переривання на заряджання.

Габаритні розміри самого приладу без сумки становлять 138 × 68 × 187 мм, маса з акумуляторною батареєю без сумки — 0,65 кг. Розміри антени — 780 × 230 × 40 мм, її маса також становить 0,65 кг. Конструкція розрахована на переносне використання під час трасування комунікацій безпосередньо на об’єкті.

ПОИСК-310Д2М сумісний із попередніми моделями: можна використовувати відповідні аксесуари та працювати від одного генератора. Це важливо, якщо трасопошукове обладнання вже використовується у службі або підприємстві й необхідно зберегти сумісність із наявною оснащеністю.

Функціональні можливості ПОИСК-310Д2М

• пошук силових кабелів, кабелів зв’язку, релейних мереж і трубопроводів;
• пошук прихованої електропроводки у стінах;
• робота в активному та пасивному режимах;
• визначення глибини залягання траси до 6 м;
• вимірювання сили сигнального струму;
• пошук відгалужень і паралельних трас;
• контроль напрямку сигнального струму;
• двочастотний амплітудний метод пошуку дефектів;
• двочастотний фазовий метод пошуку дефектів;
• контактний метод пошуку пошкоджень ізоляції;
• перебудовувана частота приймача 200–3999 Гц;
• широкосмуговий режим «Спектр»;
• функція «живий звук»;
• автоматичне та ручне встановлення підсилення;
• яскравий низькотемпературний OLED-дисплей;
• стрілочний індикатор;
• сумісність із попередніми моделями та аксесуарами.

Технічні характеристики

Кому підійде ПОИСК-310Д2М

Трасошукач орієнтований на фахівців, яким потрібно знаходити та контролювати проходження кабельних і трубних комунікацій, уточнювати глибину їх залягання та локалізувати пошкодження ізоляції. Прилад може бути корисним під час обслуговування енергетичних і кабельних мереж, ліній зв’язку, релейних мереж, трубопроводів, а також під час пошуку прихованої проводки.

ПОИСК-310Д2М поєднує трасування, контроль глибини, оцінювання сили й напрямку сигнального струму та кілька методів пошуку дефектів в одному переносному приладі.
